沖床車間噪聲控制項目案例-易特斯(煙臺)精密紡織器械公司

　　一、項目概況

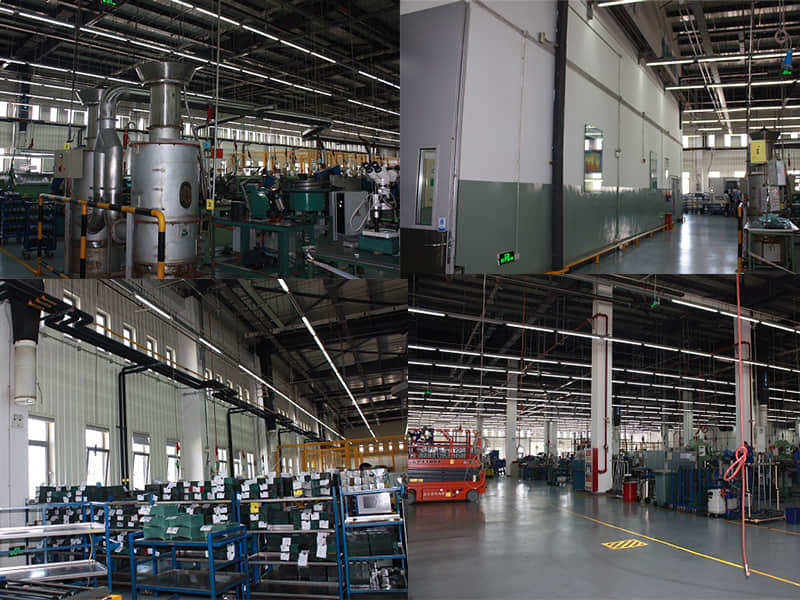

　　易特斯(煙臺)精密紡織器械有限公司位于山東煙臺福山區煙臺市開發區廣州路9號，是一家參照先進的德國標準、質量控制體系，以德國專家監督、指導生產的德資企業;在其生產車間有36臺類沖床設備，在工作運行產生的高噪聲影響工作人員的日常工作及身心健康，尤其在設備區域的的中心位置，由于噪聲混響疊加現場實測聲級達到88.1dB(A)。

　　鑒于現場噪聲的情況，貴公司領導對此非常重視，要求對生產車間噪聲進行降噪處理。特邀我杭州漢克斯隔音技術工程有限公司開展噪聲控制方案設計。

　　二、降噪目標

　　吸聲措施的整體消聲量約為5dB(A),即在實施降噪設施后，在設備區域外1m，噪聲減小約5 dB(A)，噪聲值≤85 dB(A)(排除其他噪聲對此結果的干擾)，滿足《工業企業噪聲控制設計規范》(GB/T50087-2013)中規定的標準。

　　三、設計思路

　　根據現場實測噪聲，其大小、頻譜、噪聲源位置關系、降噪目標及設備工藝要求等因素，結合公司以往同類項目噪聲控制經驗，為滿足《工作場所有害因素職業接觸限值物理因素》(GBZ 2.2—2007)中的噪聲值，制定了采用吸聲的噪聲控制方案。我們杭州漢克斯隔音設計以下步驟實施措施：

　　1)對生產車間墻面安裝吸聲層，有效吸收制藥車間內回響聲并消耗掉;

　　2)對生產車間頂部進行安裝吸聲吊頂。

　　四、生產車間墻面安裝吸聲層

　　1、經過杭州漢克斯隔音技術人員現場踏勘及結合業主需求，在設備區域的臨近的2面墻設計安裝一層吸聲層，其一能吸收并消耗生產車間內的回響聲，同時還能避免出現噪聲通過墻面進行反射疊加造成的疊加噪聲。

　　廠房外墻一側墻面吸聲由衛生間二起(不包含)8跨墻面，總長度為60.4米，設計高度9.3米，齊平廠房頂。開窗位置不做吸聲體,保持廠房透光。廠房?jī)?nèi)側與辦公區域隔墻，整面做吸聲體，總長為30.6米。設計高度9.3米。

　　2、根據生產車間降噪要求，吸聲層設計厚度100mm，與墻面空20mm厚空氣腔架設U型輕鋼龍骨，U型龍骨通長，吸聲體內填充的是80mm厚，容重48kg/m3吸聲玻璃棉，玻璃棉為防火阻燃材料。外側為鍍鋅穿孔扣板飾面，增強其抗性。

　　3、吸聲層外側采用穿孔扣板，孔徑為φ2.5mm，穿孔率為30%，扣板采用1.0mm厚的鍍鋅鋼板，增加其吸聲層表面抗性。

　　五、制藥車間頂部安裝吸聲吊頂

　　經杭州漢克斯隔音技術人員現場踏勘測量，生產車間高度約9.3米，吸音吊頂克由房頂往下吊2.5米，以避開房頂管線，將管線包含在吊頂內，即起到對生產車間內的噪聲進行控制，亦使廠房?jī)?nèi)部更為美觀。為進一步消除混響聲，設計在設備區域正上方安裝空間吸聲體?？臻g吸聲體懸吊于吸聲吊頂下方，由吸引材料構成，空間吸聲體由于每一面都為孔板構造，且6面都處于廠房空間內，吸聲面積更大，可進一步增強消聲效果。
